仿古一體瓦之金屬仿古連體瓦安裝說明

一、產品簡介

仿古一體瓦，金屬仿古連體瓦可適用于鋼結構屋面、混凝土屋面、木屋面等；平面屋頂、扇形屋頂、拱形屋頂只需用簡單的工具即可進行輕松安裝，節省您的安裝時間,整體整潔、大方、實用。

二、產品部件

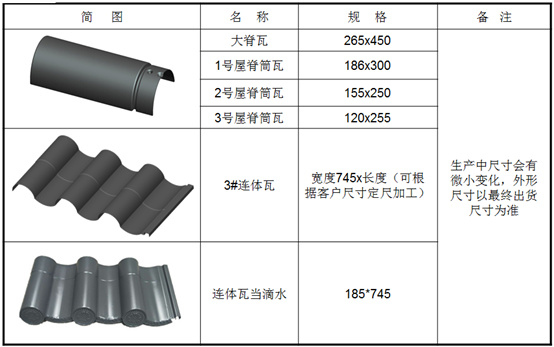

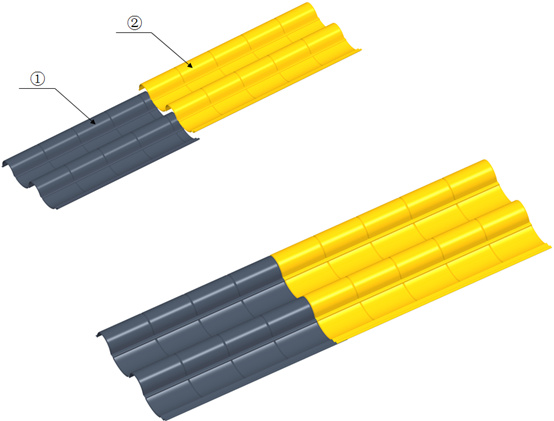

仿古一體瓦，金屬仿古連體瓦各部件：

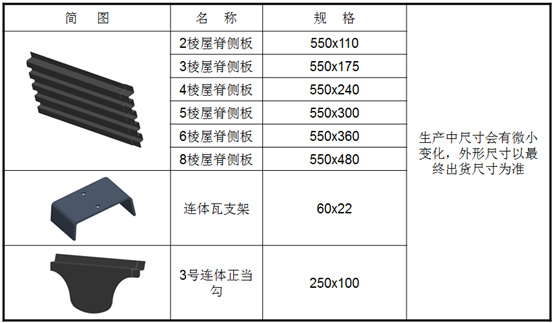

三、龍骨及標準件規格明細表



1、 正反轉手電鉆

2、 電焊機

3、等離子切割機

4、砂輪切割機

5、電源線

6、鉚釘槍

7、角磨機

8、膠槍、灰色耐候建筑結構膠

五、屋面金屬瓦安裝順序

1、鋪設豎龍骨

2、鋪設橫龍骨

2、鋪設橫龍骨

4、鋪設屋脊龍骨

5、安裝滴水板瓦

6、依次安裝板瓦、筒瓦

7、安裝屋脊

8、打膠.補漆

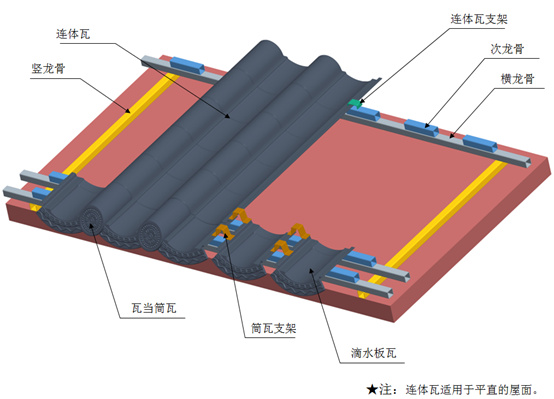

六、屋面金屬仿古連體瓦安裝示意圖：

七、屋面金屬仿古一體瓦安裝方法：

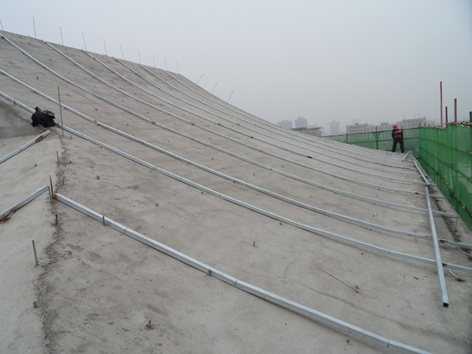

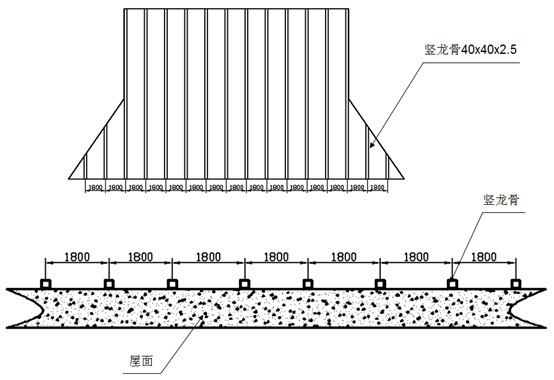

1、鋪設豎龍骨：根據屋面檐口尺寸，分中間距1800布置豎龍骨；



豎龍骨盡量豎直平行：



安裝豎龍骨時必須拉線將屋面調平：

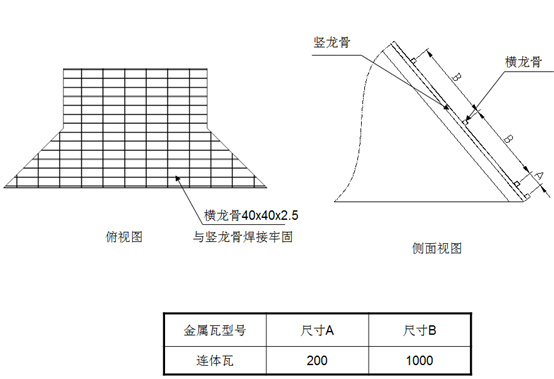

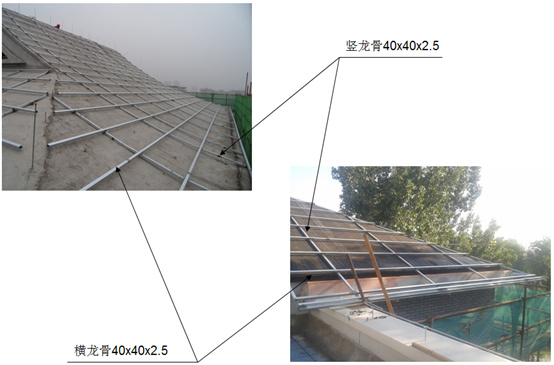

2、鋪設橫龍骨：根據檐口調直橫龍骨，與豎龍骨焊接牢固，橫龍骨鋪設尺寸依照下圖所示：

橫龍骨鋪設尺寸參照表：

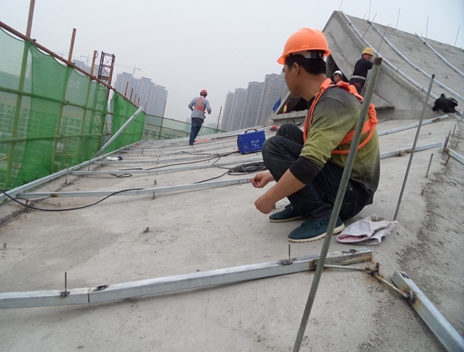

橫龍骨現場鋪設圖：

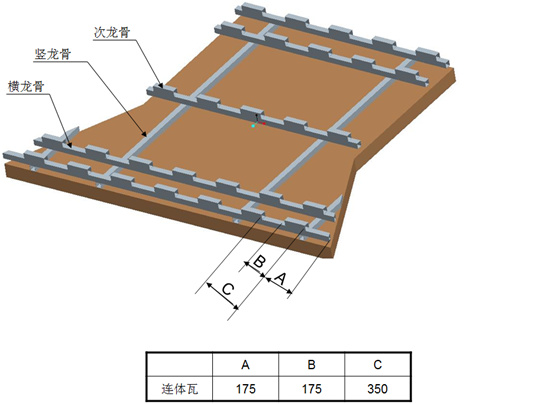

3、鋪設次龍骨：按照下圖表所示尺寸將次龍骨焊接在橫龍骨上面。

次龍骨焊接尺寸參照表：

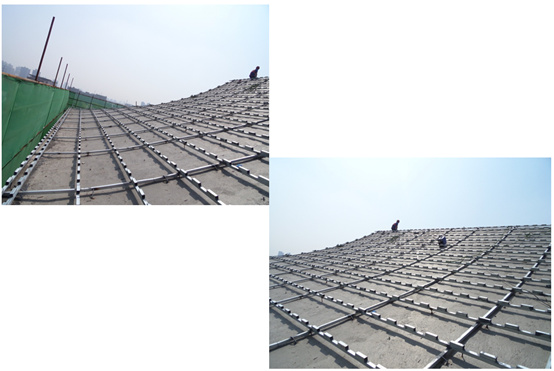

次龍鋪設現場實景圖：

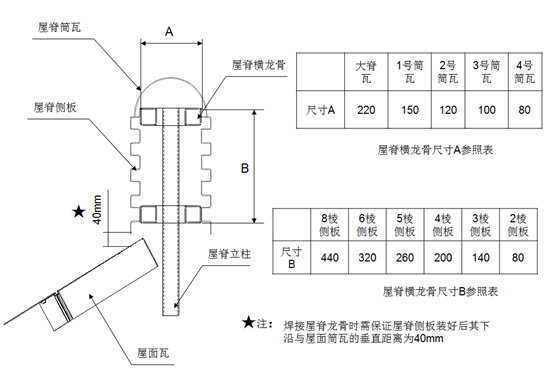

4、鋪設屋脊龍骨：根據屋脊側板高度焊接屋脊龍骨：

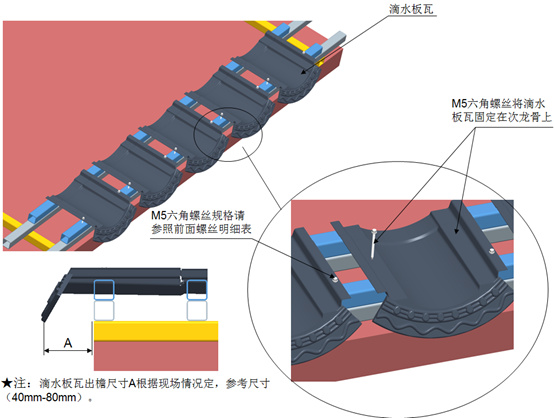

5、安裝滴水板瓦：

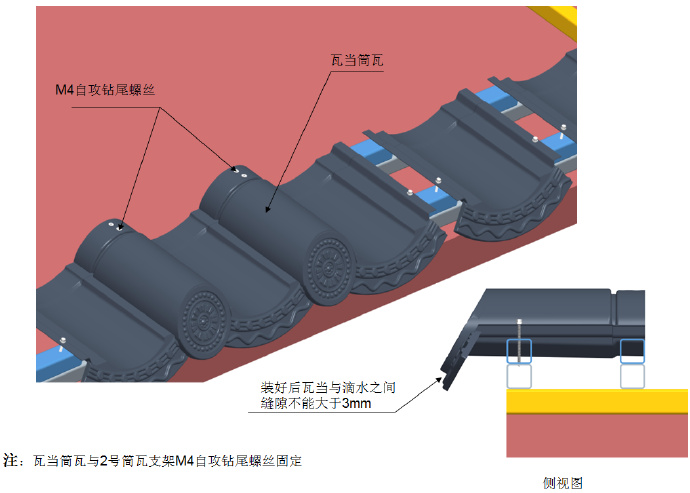

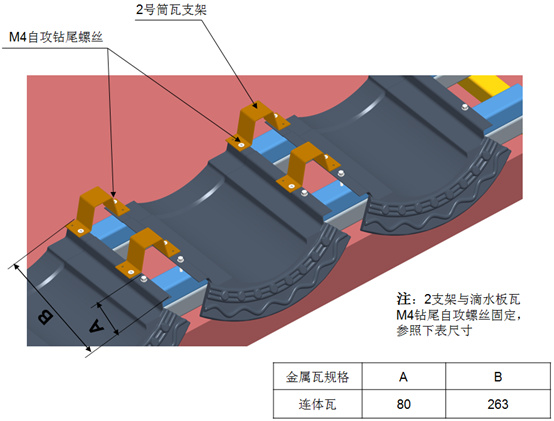

6、安裝瓦當筒瓦、金屬仿古連體瓦：安裝兩塊瓦當筒瓦后接著安裝一塊連體瓦，一次交替安裝：

、安裝瓦當筒瓦：

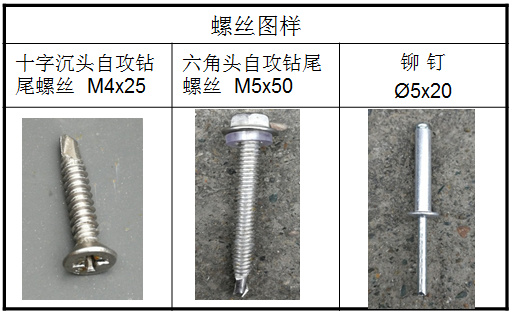

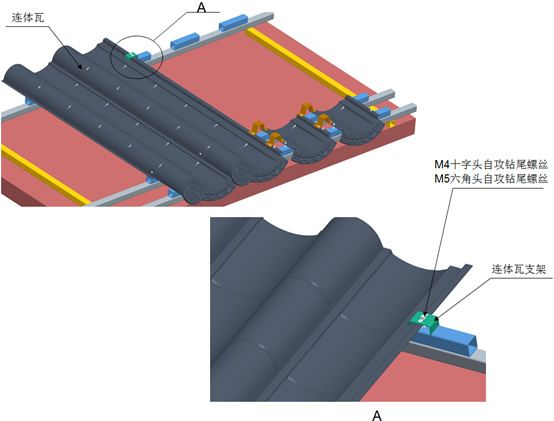

注：1、連體瓦與連體支架由M5鉆尾絲固定與次龍骨上；

注：2、連體瓦支架與連體瓦由兩個M4十字鉆尾絲連接固定。

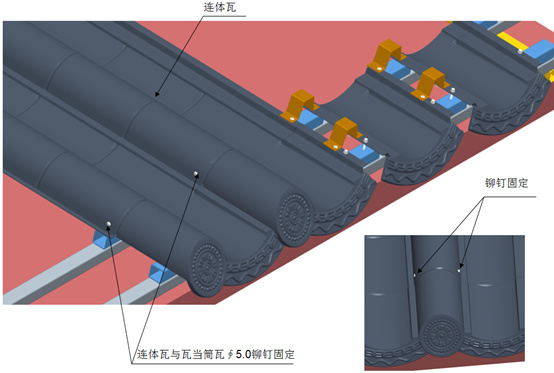

連體瓦長度方向搭接示意圖：



8、安裝屋脊：

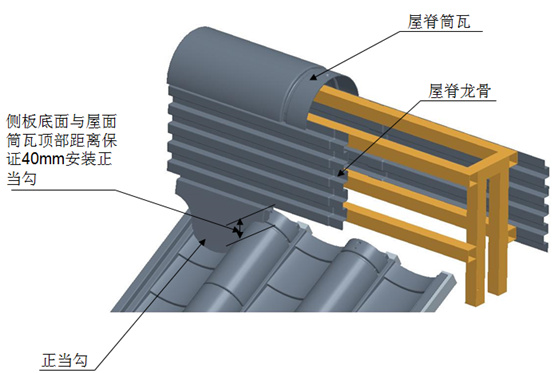

正屋脊安裝示意圖：

注：側板與屋脊龍骨使用5X20鉚釘鉚接；

注：正當勾與屋脊側板使用5X20鉚釘鉚接。

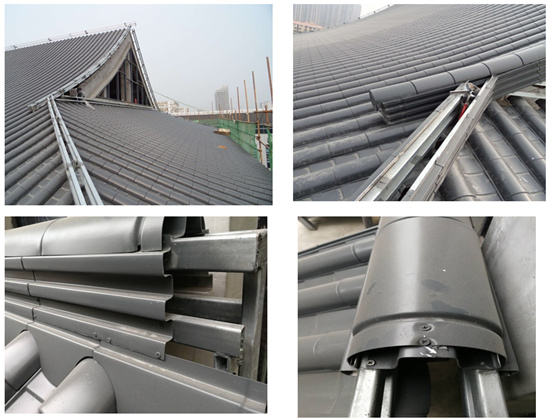

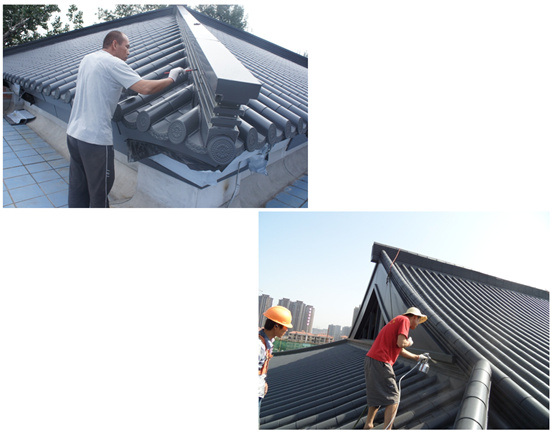

仿古一體瓦安裝現場圖：





裁制斜當勾注意事項：

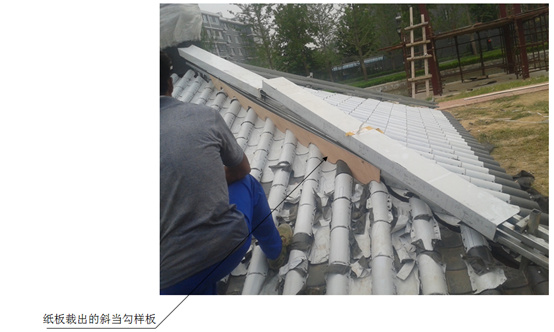

1、根據現場的安裝情況如圖所示先用紙板裁出斜當勾樣板，比對樣板與屋面瓦間隙控制在3mm以內；



2、待紙板斜當勾樣板調整好以后，根據樣板曲線在我們準備的鋁板上裁出斜當勾即可。

注：正當勾與屋脊側板使用5X20鉚釘鉚接。

9、打膠，補漆

注： 密封膠的顏色采用跟屋面顏色一樣或相近的。

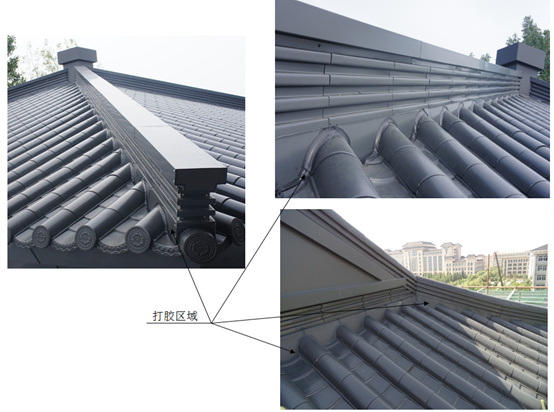

注：如圖所示斜當勾與屋面瓦交接部位需打膠。

注： 用油漆涂抹外漏螺絲，或在施工過程造成的擦痕。

注： 油漆顏色跟屋面顏色相同或相近。

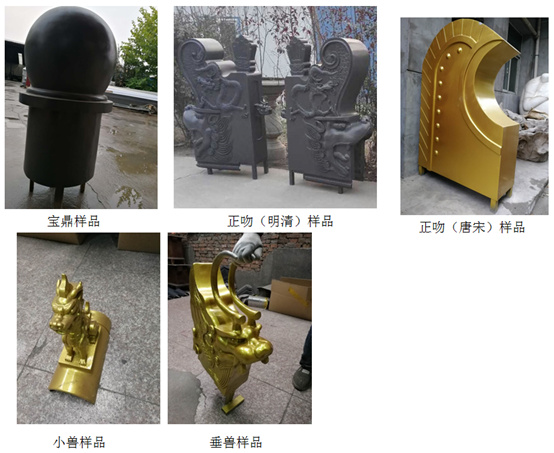

附錄一：仿古屋面含有吻獸，寶鼎，小獸。



注：2、小獸安裝跟普通屋脊瓦安裝一樣。

以上就是仿古一體瓦之金屬仿古連體瓦安裝說明詳細圖文版。產品及技術改進會在后期不斷更新！
